スーパー・トラップ　とは

一言で言うなら　消音機能付き　出力特性調整マフラー　と　言って良いと思います

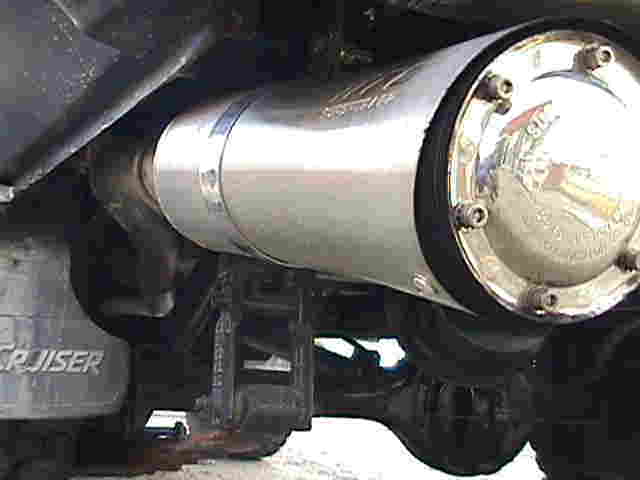

今回　使用した物より　小型のスーパートラップの写真

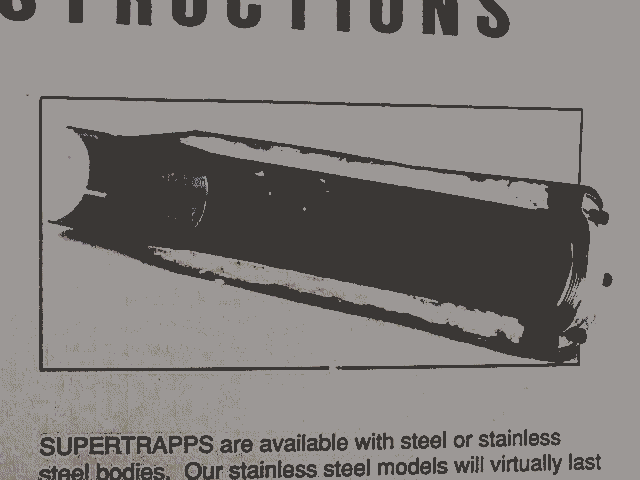

　取扱説明書の　カット図　（中は　ストレートで　周りに吸音材が入っている）

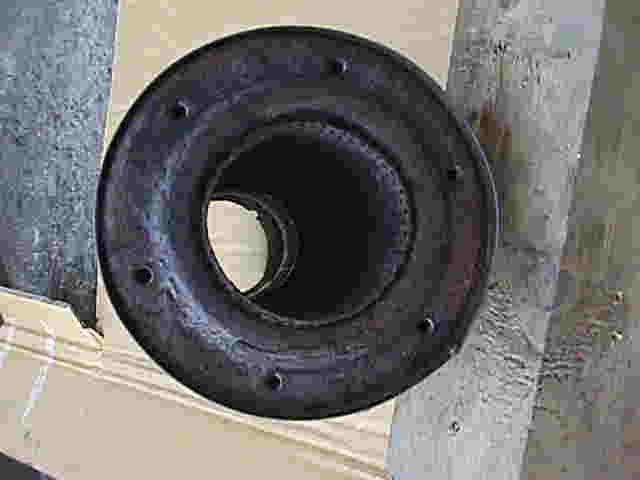

　出口側の　ディスクとエンドキャップを外した写真（筒抜け状態　？　）

　　　左の写真のエンドキャップが　最初に付いてくる　

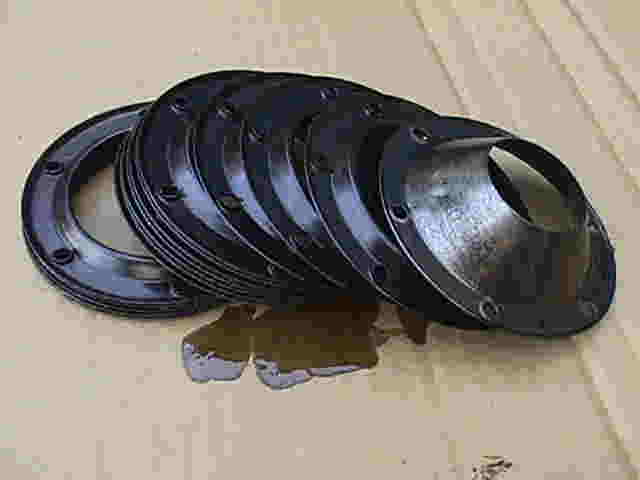

右は　分解した　ディスクと　オープンタイプのエンドキャップ（本当に　筒抜け状態に　なる）

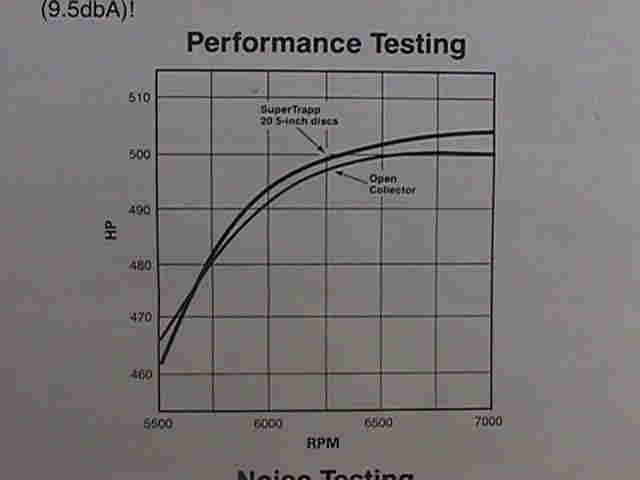

　縦軸が　馬力。横軸が　回転数
エンジンとのマッチングも　在るだろうが　オープンタイプが　良いとは　限らない　（図は　取説よりコピー）以下　同じ

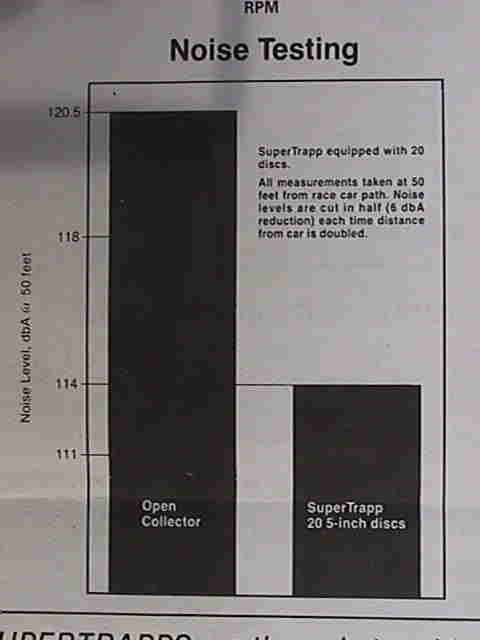

　ノイズテスト　（オープンタイプ１２０，５ｄｂ　右は　５インチ２０枚ディスクで　１１４ｄｂ）
その差６，５ｄｂ・・・約４倍大きい　　　ノイズが大きい割に　パワーに　期待がもてないなら　ディスクで調整したい　　

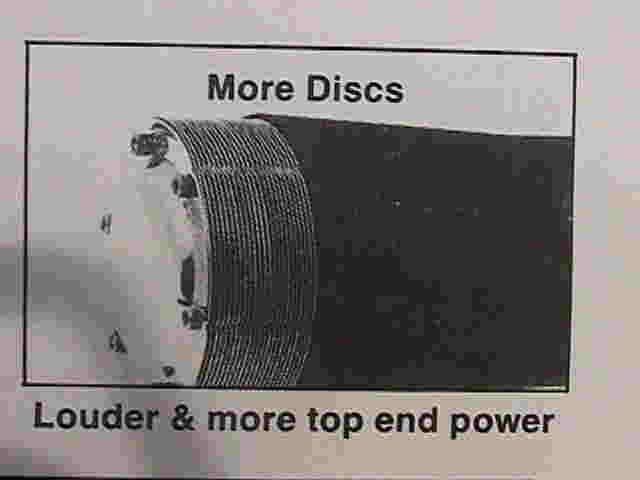

枚数を　増やせば　音は大きくなるが　高回転時のパワーが　出る

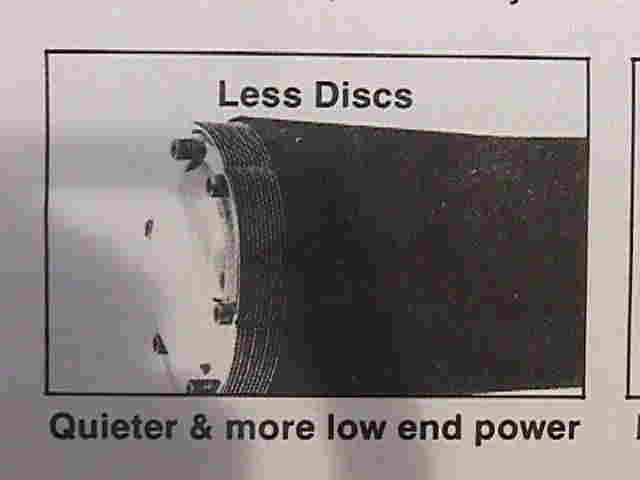

枚数を　減らせば　静かになり　低回転時の　パワーが　良くなる

これは　マフラーを　自作したい方には　最大の　贈り物
